Quel rôle joue l’onduleur dans une installation éolienne ?
L’onduleur et le système de régulation permettent d’adapter l’électricité produite par une éolienne à l’usage prévu : autoconsommation, injection sur le réseau, stockage ou alimentation d’un site.
Le choix ne repose pas uniquement sur la puissance nominale. Il faut aussi vérifier les tensions, la courbe de charge de la génératrice, le type de raccordement, les protections, le système de freinage et le fonctionnement attendu de l’installation.
DIWATT intervient pour analyser une installation existante, rechercher l’origine d’une panne, vérifier la compatibilité d’un équipement ou étudier le remplacement d’un onduleur devenu défectueux ou obsolète.
Une puissance similaire ne garantit pas la compatibilité.
L’éolienne, la régulation, l’onduleur, les protections et le raccordement doivent fonctionner comme un seul système.
Demander un diagnostic onduleur éolien
À quoi sert un onduleur pour éolienne ?
Une éolienne produit une électricité dont les caractéristiques varient avec la vitesse de rotation de la génératrice. Cette production doit être contrôlée et adaptée avant d’être consommée sur le site, injectée sur le réseau ou dirigée vers un autre usage.
Selon la configuration, l’onduleur et les équipements associés peuvent servir à :
- convertir l’électricité produite par la génératrice
- adapter la tension et le courant au fonctionnement attendu
- piloter la production selon une courbe de charge définie
- permettre l’autoconsommation ou l’injection réseau
- coordonner certaines fonctions de protection
- gérer le freinage ou une charge de déviation selon le système
- surveiller les défauts et les données de production
- assurer la compatibilité avec une installation électrique existante
Le terme « onduleur » peut donc désigner une partie seulement du système de conversion. Une installation éolienne peut aussi comprendre un redresseur, un régulateur, des protections, un dispositif de freinage et des équipements de contrôle.
Le bon équipement est celui qui correspond à la génératrice et au fonctionnement complet de l’installation.
Dans quelles situations faut-il faire analyser l’onduleur ?
Une demande peut concerner une panne visible, une baisse de production, un projet de raccordement ou la recherche d’un remplacement pour un matériel qui n’est plus disponible.
DIWATT peut notamment étudier les situations suivantes :
- l’onduleur affiche un code d’erreur ou ne démarre plus
- l’éolienne tourne mais l’installation ne produit pas
- la production est instable ou inférieure au fonctionnement habituel
- les protections ou le disjoncteur se déclenchent
- l’installation ne communique plus avec le système de suivi
- l’onduleur existant est ancien ou ne peut plus être réparé
- un nouveau mode d’utilisation est envisagé
- la compatibilité avec le réseau ou un système de stockage doit être vérifiée
- un onduleur photovoltaïque est envisagé pour remplacer un équipement éolien
Ces symptômes ne permettent pas toujours d’identifier immédiatement le composant en cause. Le problème peut aussi provenir de la génératrice, du câblage, de la régulation, des protections ou du raccordement.
Avant de remplacer l’onduleur, DIWATT cherche à identifier l’origine réelle du défaut.
Quels éléments faut-il vérifier pour choisir un onduleur éolien ?
Une correspondance de puissance ne suffit pas. Le choix doit reposer sur les caractéristiques de la génératrice et sur la manière dont l’énergie sera contrôlée et utilisée.
L’analyse porte notamment sur :
- la marque et le modèle de l’éolienne
- la puissance nominale de la génératrice
- les plages de tension et de courant
- la production monophasée ou triphasée
- la courbe de charge ou table de puissance
- la présence d’un redresseur ou d’un régulateur
- le système de freinage et les charges de déviation
- les protections électriques
- le raccordement au réseau
- l’autoconsommation, l’injection ou le stockage envisagé
- la disponibilité des composants et du suivi technique
Pour les configurations déjà identifiées, vous pouvez consulter les pages consacrées à l’onduleur monophasé et à l’onduleur triphasé.
Pour une analyse plus large du projet, consultez la page consacrée à l’installation d’une éolienne.
Pourquoi une éolienne exige-t-elle une courbe de charge adaptée ?

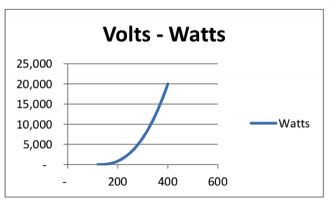

La puissance produite par une éolienne varie avec la vitesse de rotation de la génératrice et avec ses caractéristiques électriques. La relation entre la vitesse ou la tension et la puissance pouvant être extraite est représentée par une courbe de charge, aussi appelée table de puissance.
Le système de conversion doit appliquer une charge adaptée à chaque niveau de production. Une charge insuffisante peut laisser la machine accélérer excessivement. Une charge mal adaptée peut aussi limiter la production ou solliciter anormalement la génératrice et les équipements électriques.
La régulation doit également coordonner les dispositifs de sécurité, notamment le freinage, la charge de déviation ou la mise en sécurité en cas de défaut du réseau ou de l’onduleur.
Un onduleur photovoltaïque standard ne doit pas être raccordé directement à une éolienne sans validation technique.
La courbe de charge, la régulation et les protections doivent être compatibles avec la génératrice.
Selon le raccordement du site, consultez la page consacrée à l’onduleur monophasé ou à l’onduleur triphasé.

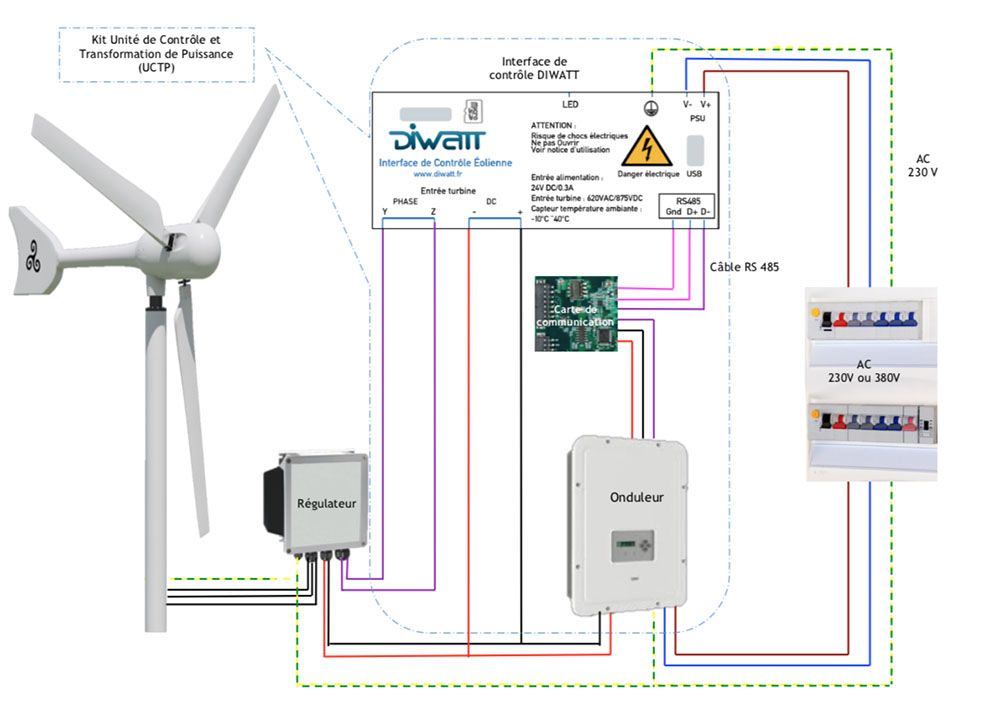

Exemple de schéma de câblage d’un kit UCTP pour éolienne
Ce schéma illustre une configuration possible. Le câblage, les protections et les composants doivent être adaptés à l’éolienne et au raccordement concernés.
Injection réseau, autoconsommation ou site isolé : quelles différences ?
L’onduleur et le système de conversion doivent être choisis selon la destination de l’électricité produite.
Injection sur le réseau
Pour injecter de l’électricité, l’équipement doit être compatible avec le réseau, les protections, les exigences de déconnexion et les caractéristiques de la génératrice.
Autoconsommation
L’électricité produite peut alimenter les usages présents sur le site au même moment. Le dimensionnement doit comparer la production éolienne avec les consommations et leur répartition dans le temps.
La page sur l’autoconsommation éolienne présente plus précisément ce fonctionnement.
Site isolé ou système hybride
Sur un site non raccordé ou partiellement autonome, le système peut associer plusieurs sources de production, du stockage, un régulateur et des équipements de gestion de l’énergie.
Une solution hybride doit être dimensionnée à partir des besoins, de la production disponible et du niveau d’autonomie recherché.
Le même onduleur ne convient pas automatiquement à tous les usages ni à tous les raccordements.
Peut-on utiliser un onduleur photovoltaïque avec une éolienne ?
Pas directement dans la plupart des configurations. Une éolienne et des panneaux photovoltaïques ne produisent pas l’électricité de la même manière et ne nécessitent pas le même pilotage.
Avant d’envisager l’utilisation d’un onduleur photovoltaïque, il faut notamment vérifier :
- les plages de tension et de courant
- la courbe de charge de la génératrice
- la conversion du courant produit
- le système de régulation
- le freinage ou la charge de déviation
- les protections contre les surtensions et les défauts
- le comportement en cas de perte du réseau
- la compatibilité avec l’usage final
Un onduleur solaire peut uniquement être envisagé lorsqu’un système de contrôle et de transformation adapté permet de présenter à l’onduleur des caractéristiques compatibles.
Le risque principal est de choisir l’équipement uniquement selon sa puissance, sans valider la régulation et les protections de l’installation complète.
Quels signes peuvent indiquer une panne de l’onduleur éolien ?
Un défaut peut provoquer une baisse de production, un arrêt complet ou un comportement inhabituel de l’installation.
Les principaux signes à surveiller sont :
- l’absence de production alors que l’éolienne tourne
- un message ou un code d’erreur
- un voyant d’alerte
- des arrêts ou redémarrages répétés
- une production instable
- un disjoncteur ou une protection qui se déclenche
- une perte de communication ou de suivi
- un bruit, une odeur ou un échauffement inhabituel
- l’impossibilité d’injecter ou d’autoconsommer
Ces symptômes ne prouvent pas que l’onduleur est le seul composant en cause. La panne peut provenir de la génératrice, du régulateur, du câblage, des protections, du réseau ou d’un autre élément de l’installation.
Quelles informations relever avant de contacter DIWATT ?
- la marque et le modèle de l’éolienne
- la référence de l’onduleur
- le code d’erreur affiché
- la date d’apparition du problème
- des photographies des équipements et du tableau
- le comportement de l’éolienne avant et pendant la panne
- les interventions ou modifications récentes
Ne démontez pas l’onduleur et ne réarmez pas plusieurs fois une protection qui se déclenche.
Relevez les informations disponibles et faites contrôler l’installation.
Faire diagnostiquer l’installation
Dans quels cas faut-il remplacer un onduleur pour éolienne ?
Le remplacement peut être envisagé lorsque l’onduleur est défectueux, devenu incompatible, impossible à réparer ou trop ancien pour disposer d’un suivi et de composants adaptés.
Avant de recommander un nouvel équipement, DIWATT vérifie :
- que la panne provient bien de l’onduleur ou du système de conversion
- l’état de la génératrice et de la régulation
- les tensions, les courants et la courbe de charge
- le système de freinage et les protections
- le raccordement monophasé ou triphasé
- le mode d’utilisation de l’électricité
- la disponibilité d’une solution compatible
- les adaptations nécessaires sur l’installation existante
Le remplacement à l’identique n’est pas toujours possible lorsque le modèle d’origine n’est plus fabriqué. Une adaptation du système de contrôle, des protections ou du raccordement peut alors être nécessaire.
Le nouvel onduleur doit être choisi pour l’installation réelle, et non seulement pour remplacer une référence devenue indisponible.
Pourquoi faut-il diagnostiquer l’installation éolienne complète ?
L’onduleur est relié à la génératrice, à la régulation, aux protections et au réseau. Une anomalie observée sur l’onduleur peut donc avoir une origine située ailleurs dans l’installation.
Selon les symptômes, DIWATT peut contrôler :
- la production et le comportement de la génératrice
- la courbe de charge et les paramètres de régulation
- les câbles et les raccordements
- les protections et la mise à la terre
- le système de freinage
- les journaux de défauts et les données de production
- le fonctionnement du réseau ou du site alimenté
- l’état mécanique apparent de l’éolienne
Si les anomalies concernent aussi la machine, le mât ou les composants mécaniques, consultez la page consacrée à la maintenance des éoliennes.
Pour un arrêt plus large de l’installation, consultez la page de dépannage d’éolienne.
Comment DIWATT intervient-elle sur un onduleur d’éolienne ?
DIWATT intervient sur des installations éoliennes existantes et sur des projets nécessitant une nouvelle solution de conversion ou de raccordement.
L’accompagnement peut comprendre :
- l’analyse des documents et des références du matériel
- le diagnostic de l’installation
- la lecture des codes et journaux de défauts
- la vérification de la compatibilité
- l’analyse de la courbe de charge
- le contrôle de la régulation et des protections
- la recherche d’une solution de remplacement
- l’adaptation du raccordement lorsque cela est possible
- la maintenance et le suivi de l’installation
DIWATT peut également étudier certaines configurations utilisant une unité de contrôle et de transformation de puissance, lorsque les caractéristiques de l’éolienne et de l’onduleur permettent cette adaptation.
Votre onduleur est en panne ou sa référence n’est plus disponible ?
Transmettez les caractéristiques de l’éolienne, de l’onduleur et les symptômes constatés.
Contacter DIWATT pour mon onduleur
Questions sur les onduleurs pour éoliennes
À quoi sert un onduleur pour éolienne ?
Il adapte et convertit l’électricité produite par la génératrice afin qu’elle puisse être utilisée, injectée, stockée ou intégrée à un système électrique.
Peut-on brancher directement une éolienne sur un onduleur solaire ?
Non, sauf si la compatibilité a été techniquement validée et si un système adapté gère la courbe de charge, la régulation, le freinage et les protections.
Comment savoir si l’onduleur est en panne ?
Une absence de production, un code d’erreur, des arrêts répétés ou un déclenchement peuvent signaler un défaut. Un diagnostic reste nécessaire, car la cause peut provenir d’un autre composant.
Peut-on remplacer un ancien onduleur par un modèle différent ?
Oui, lorsque les caractéristiques électriques, la courbe de charge, la régulation et le raccordement peuvent être rendus compatibles. Une adaptation de l’installation peut être nécessaire.
Quelles informations transmettre à DIWATT ?
Indiquez la marque et le modèle de l’éolienne, la référence de l’onduleur, le code d’erreur, le type de raccordement et les symptômes observés. Ajoutez des photographies des équipements lorsque cela est possible.
Demander un diagnostic onduleur éolien
